Aufgaben Auszubildende

Aufgaben Auszubildende Industriemechaniker Bw DLZ Oldenburg

Bei allen Aufgaben sind die Formeln mit den dazugehörigen Einheiten anzugeben, sowie geg. ges.

Die Lösungen der Aufgaben sind bei der regulären Dienstaufnahme dem Ausbilder vorzulegen

Die Aufgaben werden laufend ergänzt, bitte regelmäßig nachschauen

1.
Nenne die 6 Hauptgruppen der Fertigungsverfahren
Gebe zu jedem Fertigungsverfahren mindestens ein Beispiel an

2.

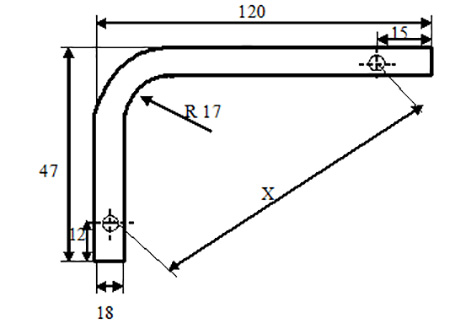

An dem dargestelltem Winkelhebel ist der Lochmittenabstand x zu berechnen

3.
Ein Behälter mit 1,5m³ Inhalt wird mit 6000 Liter Luft gefüllt.

Welcher Druck wird im Behälter erreicht?

4.
Wo und wie wird bei einer Schraube die Festigkeit angegeben?
Nenne zwei Beispiele mit den dazugehörigen Werten

5.
Wie groß ist der Spitzenwinkel bei einem Bohrer für Stahl?

6.
Wieviel Pascal sind 1 Bar?

7.
Welchen spitzen Winkel besitzen Körner?

8.
Erkläre die Begriffe Prüfen, Messen und Lehren

9.
Entschlüssel die Materialangabe S235JRC+C
S=
235=
JR=
C=
+C=

10.
Wofür steht das S in der Bezeichnung 11SMn30 und was bewirkt es?

11.
Wie groß ist die Mindesteinschraubtiefe einer Zylinderschraube DIN 912/ISO 4762 M6 x30 8.8 in S235 JRC+C

12.
Eine Stahltür erhält eine diagonale Verstrebung. Wieviel mm Länge muß sie haben, wenn die Tür 2,1m hoch ist und 95cm breit?
Die Verstrebung soll mit 12 Nieten im gleichmäßigen Abstand befestigt werden. Wie groß ist der Bohrungsabstand, wenn die erste
sowie die letzte Bohrung einen Abstand von 40mm zum Rand hin haben soll?

13.
Woran erkennt man die Ausschußseite eines Grenzlehrdornes?
Nenne 2 Möglichkeiten

14.
Ein Trapez hat einen Flächeninhalt von 780mm² und eine Breite von 26mm. Wie lang ist die zweite seiner parallelen Seiten l₂, wenn die Länge der ersten l₁ 37mm beträgt?

15.
Erklären Sie die technologischen Daten Vc, n, f und a beim Drehen

VC=
n=
f=
a=

16.
Ein Gewinde M6 soll angefertigt werden. Wie groß muß das Kernloch gebohrt werden?
Wie groß sollte die Senkung sein?

17.

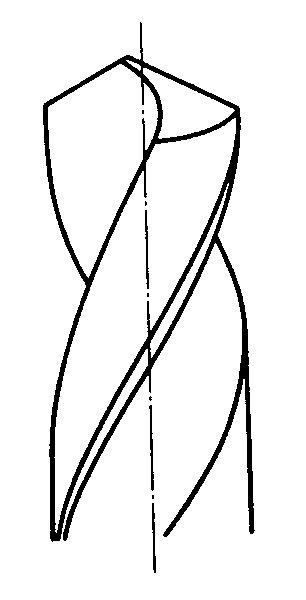

Was passiert mit der Bohrung, wenn ein Bohrer so wie auf der Zeichnung angeschliffen wurde?

18.
Mit welcher Formel wird die Schnittgeschwindigkeit ausgerechnet?

19.

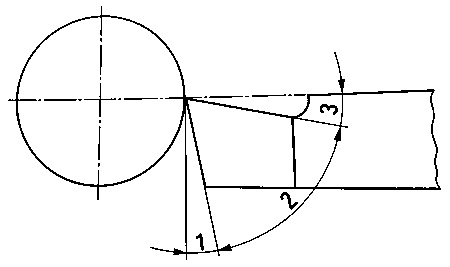

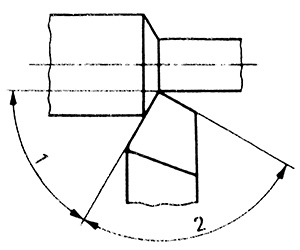

Benenne die Winkel am Drehmeißel
1=
2=
3=

20.
Welche pers. Schutzausrüstung ist beim Drehen erforderlich?

21.
Woran kann ein Drehmeißel an der Drehbank auf Mitte ausgerichtet werden?
Nenne 2 Möglichkeiten

22.
Wozu dient eine Planscheibe an der Drehbank?

23.
Wozu dienen die T-Nuten an einer Planscheibe

24.
Aus welchen Bestandteilen besteht Kühlschmierstoff

25.
Welche Funktion haben die einzelnen Bestandteile vom Kühlschmierstoff?

26.
Nenne zwei Beispiele, auf die Kühlschmierstoff geprüft werden kann

27.
Wodurch unterscheiden sich Hand- von Maschinenreibahlen?

28.
Warum haben Reibahlen unterschiedliche Zahnteilungen?

29.

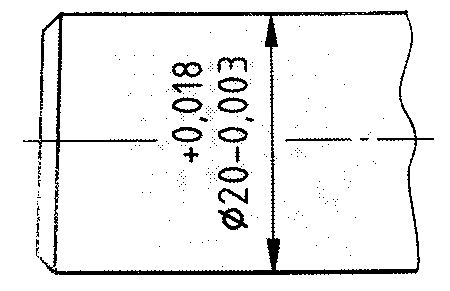

Wie groß ist die Toleranz bei der Welle?

30.
Was versteht man unter einem Parallaxenfehler

31.
Was versteht man unter dem Begriff Tarifautonomie

32.
Wie viel Stunden dürfen Jugendliche ununterbrochen (ohne Ruhepause) längstens beschäftigt werden?

33.
Welche Schokolade mag euer Ausbilder gerne?
Nenne min. 2 Beispiele

34.
In welchem zeitlichen Abstand wird der Betriebsrat gewählt?

35.
Wer vertritt bei Tarifverhandlungen die Interessen der Arbeitnehmer?

36.
In welchem zeitlichen Abstand wird die Vertretung der Jugendlichen und Auszubildenden gewählt?

37.
Wann endet in der Regel das Berufsausbildungsverhältnis?

38.
In welchem Fall muss ein Berufsausbildungsverhältnis verlängert werden?

39.
In welchem Fall wird ein Berufschultag nicht mit 8 Stunden auf die tägliche Arbeitszeit angerechnet?

40.
Nenne 3 Sozialversicherungen

41.

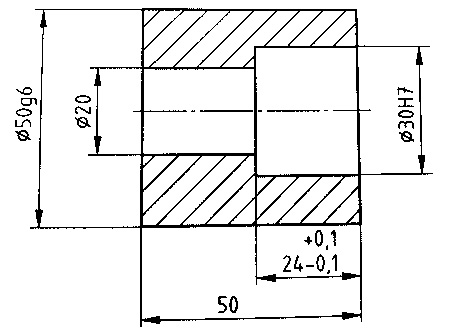

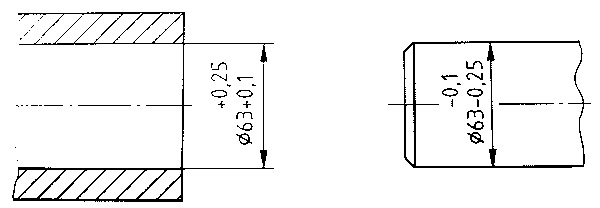

Wie groß ist das Mindestspiel, wie groß das Höchstspiel der angegebenen Passung?

42.
Wie nennt man die oben dargestellte Passung?

43.
Aus welchen wesentlichen Teilen besteht die Bügelmessschraube?

44.
Was versteht man unter systematischer Abweichung beim Messen?
Nenne min. 2 Beispiele

45.
Wie groß ist die genormte Bezugstemperatur in der Messtechnik?

46.
Welchen Vorteil haben digitale Messschieber gegenüber analogen?

47.
Nenne zu jedem Maß das geeignete Prüfmittel

48.
Wofür eignen sich Grenzrachenlehren?

49.
Welche Aufgabe hat die Kupplung an einer Messchraube?

50. Was bedeutet die folgende Zeichnungsangabe?

51.
Welche Passungsarten unterscheidet man?

52.
In einer Zeichnung ist die Passungsangabe 40H7/m6 angegeben.
Berechne das Höchstspiel sowie das Höchstübermaß

53.
Was gibt der Buchstabe bei einer Passung an?

54.
Welche Passungsart ergibt die Angabe 40H7/f7?

55.
Was bestimmt die Zahl 7 beim Passmaß 40H7?

56.
Ein Pneumatikzylinder von 25mm Durchmesser und einer Kolbenstange von 10mm wird mit einem Arbeitsdruck von 4bar betrieben.
Wie groß ist die Kraft beim ausfahren bzw. beim einfahren?

57.
VK = 1,92m/s Hub = 220mm tausfahren in sec?

58.
Bei einem Zylinder mit 30mm Kolbendurchmesser erhält man bei einem bestimmten Druck P eine Kraft von F=400 N.
Wie groß ist "F", wenn ein Kolbendurchmesser von 60mm gewählt wird?

59.
Arbeitsdruck P = 6 bar, die Ausfahrkraft F beträgt 350 N. Wie groß ist der Durchmesser des Pneumatikzylinders?

60.
Wir haben einen Pneumatikzylinder mit einem Kolbendurchmesser von 80mm und einem Betriebsdruck von P = 6 bar.
Lassen sich mit diesen Angaben 15mm Löcher in 0,5mm Aluminiumblech stanzen? (TB = 100N/mm²)

61.
Ein Pneumatikzylinder mit 25mm Durchmesser und einer Kolbenstange von 10mm wird mit einem Betriebsdruck von 4 bar betrieben.
Wie groß ist der Luftverbrauch bei 25 Doppelhüben? (Die Hublänge beträgt 100mm)

62.
Ein Pneumatikzylinder hat bei einem Durchmesser von 28mm eine Ausfahrkraft von 280 N. Wie groß ist der Arbeitsdruck des Zylinders?

63.

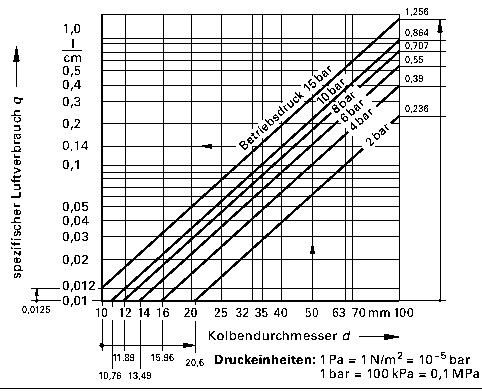

Wie groß ist der Luftverbrauch für 6 Doppelhübe eines Pneumatikzylinders mit einem Durchmesser von 35mm, einer Kolbenstange von 10mm
sowie einer Hublänge von 100mm bei einem Arbeitsdruck von 4 bar? (Luftverbrauch nach Tabelle ermitteln, die Kolbenstange bleibt unberücksichtigt)

64.
Wann dürfen Zuluftdrosselungen nicht eingesetzt werden?

65.
Was bedeutet die Bezeichnung 5/2 Wegeventil?

66.
Nenne 5 positive Eigenschaften der Pneumatik

67.
Zeichne ein pneumatisches Zeitglied mit einer Einschaltverzögerung

68.
Wie wird bei dem pneumatischen Zeitglied die Verzögerung erreicht?
Beschreibe den Ablauf

69.
Welche Bedeutung hat das Zeichen * im Grafcet?

70.
Was bedeutet der Begriff "BG1" in einem Grafcet?

71.
Durch welches Zeichen wird eine ODER Verknüpfung im Grafcet dargestellt?

72.
Was bedeuten die Zeichen der Betätigungsart bei dem gezeigten Ventil?

73.
Zeichen ein 5/2 Impulsventil mit allen Anschlüssen und Bezeichnungen

74.
Was bedeutet das Zeichen links neben dem Ventil?

75.
Welche Vorteile bietet eine Berufsausbildung?
Nenne 2 Beispiele

76.
Was geschieht, wenn ein Auszubildender nach Bestehen der Abschlussprüfung in seinem Betrieb weiterarbeitet,
ohne dass hierfür ausdrücklich etwas vereinbart wurde?

77.
Wo ist die Dauer einer Berufsausbildung festgelegt?

78.
Welche Vorteile bietet die Massenproduktion?
Nenne 2 Vorteile der Massenproduktion
Nenne 2 Beispiele für Massenproduktion

79.
Bis zu welchem Alter schützt das Jugendarbeitsschutzgesetz den Jugendlichen?

80.
Wer kann in die Jugend- und Auszubildendenvertretung gewählt werden?

81.

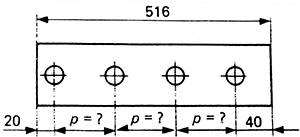

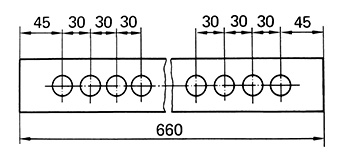

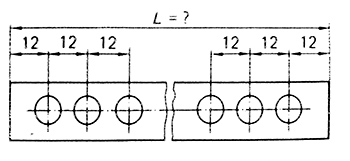

Wieviel Löcher können in die skizzierte Leiste in gleichen Abständen von 30mm gebohrt werden?

82.

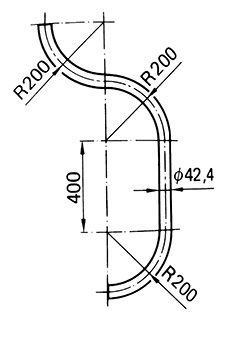

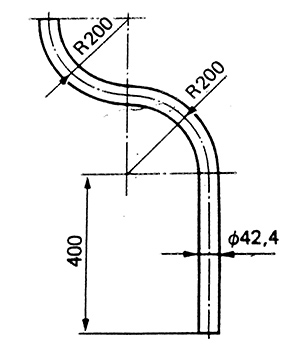

Wie groß ist die gestreckte Länge des Rohrs (in cm)?

83.

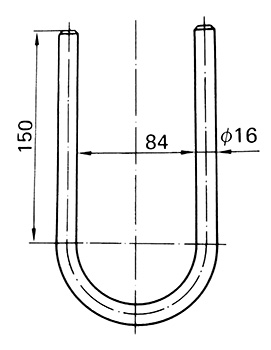

Wie lang ist die gestreckte Länge des U-Bügels (in cm)?

84.

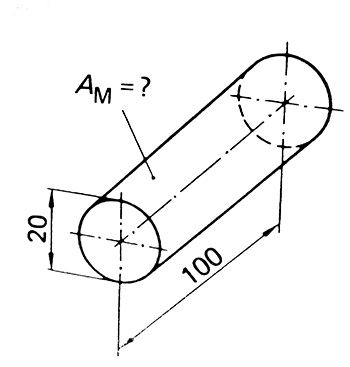

Wie groß ist die Mantelfläche der gezeigten Welle (in cm²)?

85.

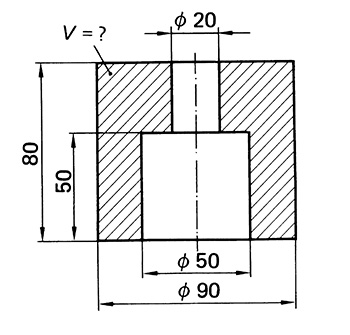

Wie groß ist das Volumen des skizzierten Drehteils (in cm³), bezogen auf die angegebenen Maße?

86.
Wie schwer ist das oben gezeigte Drehteil in gr?
Rho = 7,85Kg/dm³

87.

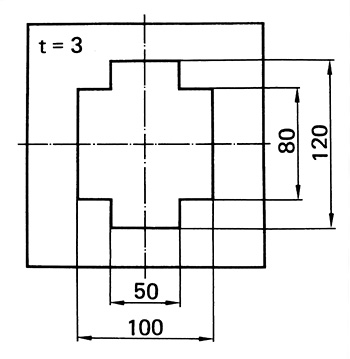

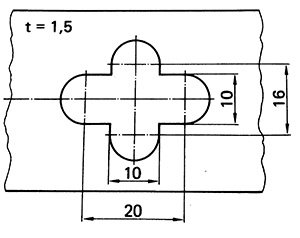

Das Kreuz soll aus dem Blech ausgestanzt werden. Wie groß ist die Länge der Scherfläche (in mm)?

88.
Wie groß ist die benötigte Scherkraft zum ausstanzen des Kreuzes aus dem oben gezeigten Blech? TB = 120N/mm²

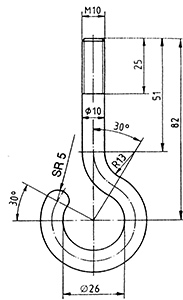

89.

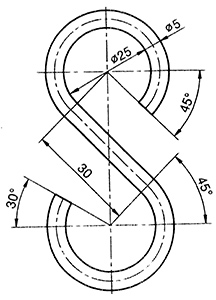

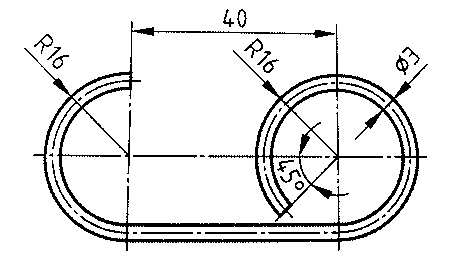

Wieviel Draht wird benötigt, um 15 solche Teile zu fertigen?

90.
Ein Fräser von 12mm soll eine Nut in S235 fräsen. Wie groß ist n, wenn VC 35m/min beträgt?

91.
Erkläre Gleichlauf- und Gegenlauffräsen anhand einer Skizze

92.
Wie lautet die Formel zur Berechnung der Vorschubgeschwindigkeit beim Fräsen in mm/min?

93.
Wie groß ist der Vorschub beim Fräsen in mm/min bei folgenden Werten?
Fräser 8mm; Z = 4; VC = 35m/min; fz = 0,025mm

94.

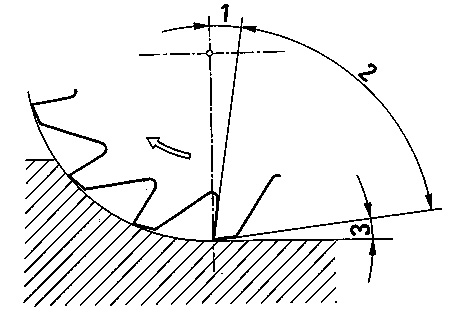

Benenne die Winkel am gezeigten Fräser
1 =
2 =
3 =

95.
Welche Eigenschaft muß ein Fräser aufweisen, damit er zum Eintauchen in ein Werkstück geeignet ist

96.

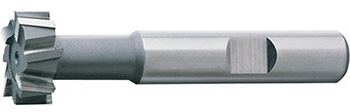

Wozu dient der gezeigte Fräser?

97.
Die gezeigte Passfedernut soll in ein Werkstück gefräst werden. Wie groß ist die Hauptnutzungszeit th in min.,
wenn die Nut 7mm tief werden soll und eine max. Schnitttiefe a von 2mm nicht überschritten werden darf?
VC = 40m/min; f = 0,3mm pro Umdrehung

98.
Welchen Vorteil hat der linke Fräser gegenüber dem Rechten?

99.
In 60 baugleiche Werkstücke soll eine Nut von 8mm Breite 6mm tief gefräst werden
Welcher der gezeigten Fräser ist dafür am besten geeignet? Begründe die Auswahl

1 2 3 4 5

100.
Nenne 2 Beispiele für eine stoffschlüssige Verbindung

101.
Nenne 2 Beispiele für eine kraftschlüssige Verbindung

102.
In ein Werkstück aus S235JR C+C von 12mm Dicke sollen 6 Löcher mit 12mm Durchmesser gebohrt werden.
Berechne die Hauptnutzungszeit th in min., wenn die Schnittgeschwindigkeit VC = 30 m/min beträgt und der Anlauf la sowie
der Überlauf lü jeweils 1,5mm betragen soll. Der Vorschub beträgt 0,1mm pro Umdrehung

103.
Erkläre den Begriff Koaxialität am Beispiel einer Bohrung in einer Welle

104.
Was bedeutet das Symbol in der technischen Zeichnung?

105.
Was bedeutet das Symbol in der technischen Zeichnung?

106.
Was müssen sie bei der Fertigung des oben gezeigten Bauteils beachten?

107.
Zeichnen sie das Symbol für Parallelität

108.
Was finden sie unter der DIN 2768 und wo wird sie angewendet?

109.
Welche Angaben gehören in eine Stückliste?

110.
Was bedeutet bei einer Unterlegscheibe die Bezeichnung 200HV?

111.
Welche Aufgabe hat ein Gewindefreistich?

112.
Zeichne einen Gewindefreistich Normgerecht

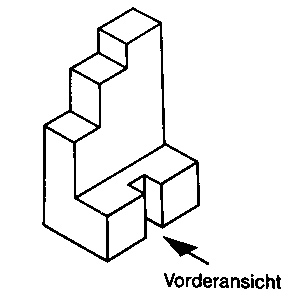

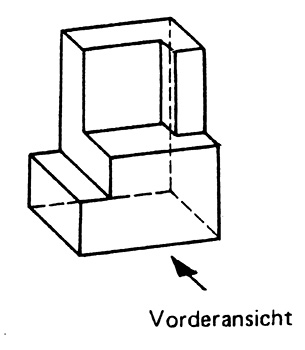

113.

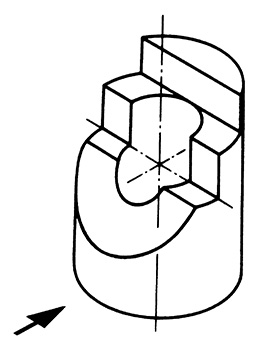

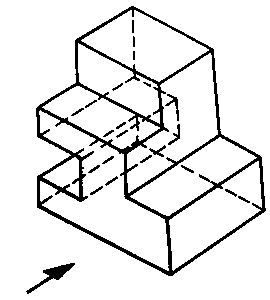

Zeichne die Draufsicht des dargestellten Körpers

114.

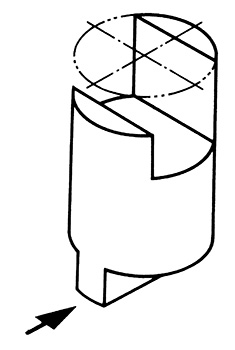

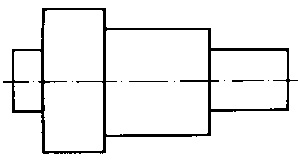

Zeichne die Ansicht der Welle aus Pfeilrichtung

115.
Zeichne die Ansicht der Welle aus Pfeilrichtung

116.
Was bewirkt eine Spanleitstufe bei einem Drehmeißel?

117.

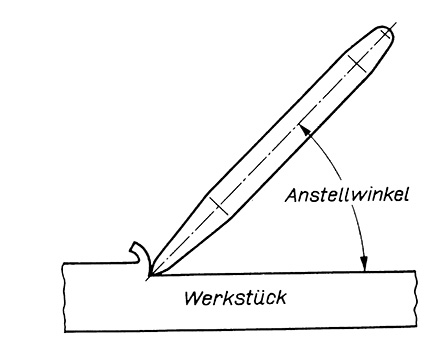

Welche Auswirkung hat ein zu großer Anstellwinkel beim Meißeln?

118.

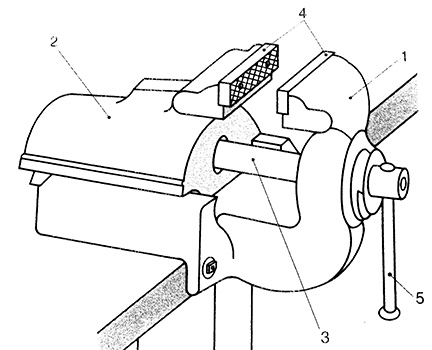

Bei einem Parallelschraubstock wird eine Hebelkraft F1 = 130N ausgeübt. Die wirksame Hebellänge an Teil 5 beträgt 130mm.
Die Spindel (Teil 3) hat ein Trapezgewinde von TR16x4. Berechne die Spannkraft F2 (in kN)

119.
Ermittel die Senktiefe für eine Zylinderschraube M5x12 ISO 4762 mit Hilfe des Tabellenbuchs.
Gebe die Werte für die max Kopfhöhe k (in mm) und die Zugabe Z (in mm) an.

120.
Welches Element beeinflusst bei der Wärmebehandlung von Stählen hauptsächlich die Härte, Festigkeit und Zähigkeit?

121.
Bei einer Toleranzangebe steht die Maßangabe 12-01/-02. Wie wird die Zahl -02 bezeichnet?

122.

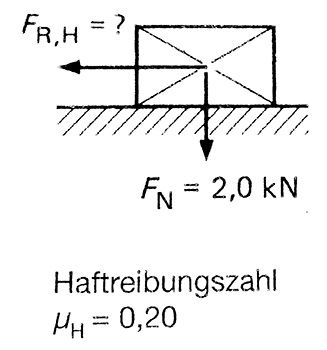

Das skizzierte Werkstück soll bewegt werden. Wie groß muß die Kraft F_R,H (in kN) sein, um den Körper zu bewegen?

123.
In welchem Istmaßbereich (in mm) darf eine Bohrung mit dem Durchmesser 5H7 liegen?

124.
Bei einer Feile sind die Winkel von Ober- und Unterhieb unterschiedlich groß. Welchen Vorteil bietet das?

125.
Welche Winkel verändern ihre Größe, wenn ein Drehmeißel über- bzw. unter Mitte eines Werkstückes eingestellt wird?

126.

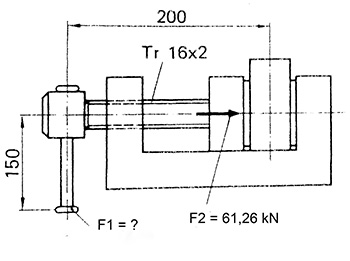

Ein Werkstück wird in einen Maschinenschraubstock eingespannt. Wie groß ist die Hebelkraft F1, wenn die Spannkraft F2
61,26 Kn betragen soll?

127.
Die Nichteisenmetalle werden in Leicht- und Schwermetalle eingeteilt. Nach welchen Merkmal erfolgt die Einteilung?

128.

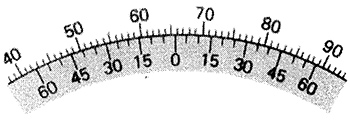

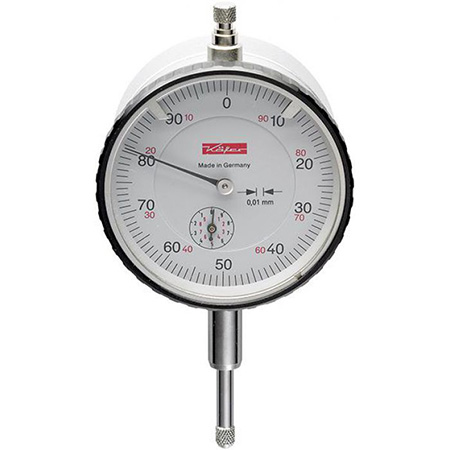

Wie groß ist der Anzeigebereich der gezeigten Messuhr?

129.

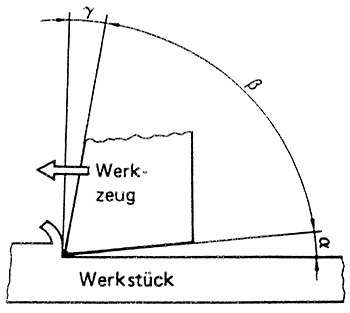

Wie groß ist der Keilwinkel β, wenn der Freiwinkel α =7° und der Spanwinkel γ=16° sind?

130.

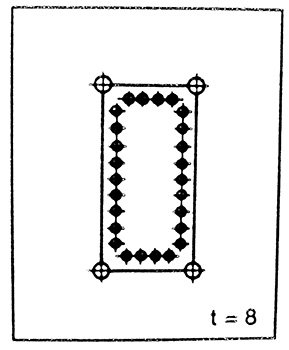

Welches Werkzeug ist zum Aushauen der Stege des vorgebohrten Durchbruchs am besten geeignet?

131.
An einer Welle soll ein Absatz für ein Gewinde M8 x20 angedreht werden. Welchen Durchmesser sollte der Absatz haben?

132.
Eine Bohrung soll auf 20mm aufgebohrt werden. Wie groß muss mindestens vorgebohrt werden?

133.
In welchem Fall wird eine weiche Schleifscheibe auf einem Schleifstein verwendet?

134.
Ein Gewindebolzen M16x1,5 ist wie gezeichnet in eine 12mm dicke Platte geschraubt. Wieviel Gänge des Bolzengewindes sitzen in der Platte?

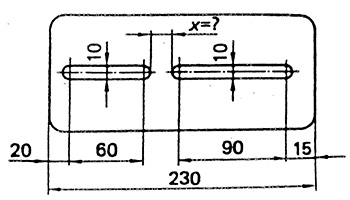

135.
Wie groß ist der Abstand X (in mm) zwischen den beiden Langlöchern?

136.
An dem Werkstück wurden die in der Zeichnung eingetragenen Maße gemessen. Wie groß ist das Maß l (in mm)?

137.

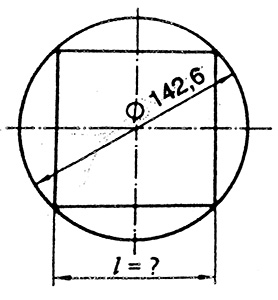

Wie groß ist die Länge l (in mm) des an der Welle angefrästen Vierkants?

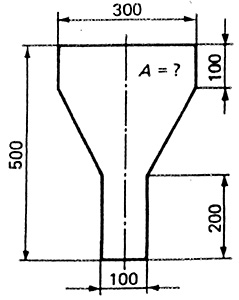

138.
Wie groß ist die Fläche A (in cm²) des skizzierten Bleches?

139.
An dem gezeigten Behälter soll eine Markierungslinie an der Innenwand angebracht werden, die eine Füllung von 200 Litern anzeigt.
Auf welcher Höhe h (in cm) muß die Markierung gesetzt werden?

140.
Ein Kraftstoffbehälter wiegt leer 9,7 Kg. Mit Kraftstoff gefüllt wiegt er 53 Kg. Wieviel Liter Kraftstoff enthält er?(ϱ_Kraftstoff = 0,72 Kg/dm³)

141.

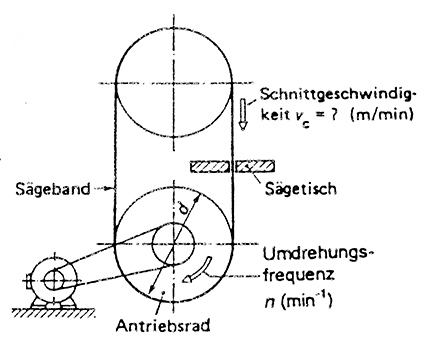

Eine Bandsägemaschine arbeitet am Antriebsrad mit einer Umdrehungsfrequenz von n = 160 min^-1, wie groß ist die Schnittgeschwindigkeit,
wenn das Antriebsrad einen Durchmesser von 400 mm hat?

142.

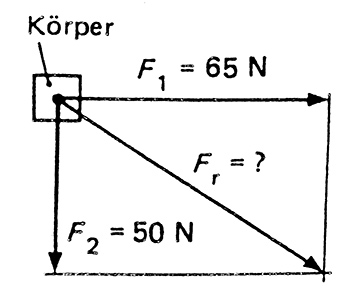

Zwei Kräfte von 50N und 65N greifen unter dem Winkel von 90° an einem Körper an. Wie groß ist die resultierende Kraft F_r (in N)?

143.

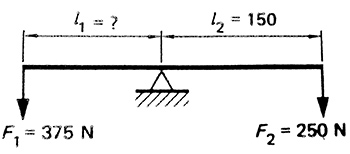

In welchem Abstand l₁ (in mm) vom Drehpunkt muß die Kraft F₁ wirken, damit Gleichgewicht herrscht?

144.
5 Liter Korrosionsschutzlack kosten 46,- €, wie hoch sind die Materialkosten, wenn für eine Lackierung 2,7 L Lack verbraucht wurde?

145.
In die skizzierte Leiste sollen in gleichen Abständen 22 Löcher gebohrt werden. Wie lang muß die Länge L (in cm) sein?

146.
Wie groß ist die gestreckte Länge L (in cm) des Rohrbogens?

147.
In einem Rohr fließt Wasser mit einer Geschwindigkeit von 1,2 m/s. Welchen Weg legt es in 8s zurück?

148.

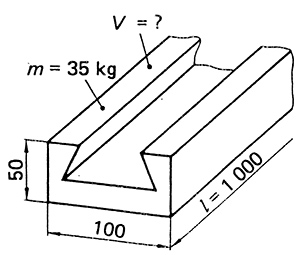

Die Masse des gezeigten Werkstücks wurde mit 35 Kg ermittelt. Wie groß ist das Volumen V (in dm³), wenn das Werkstück aus Stahl ist?

149.
Wodurch wird ein beruhigt vergossener Stahl erzeugt?

150.
Wie kann die Nullstellung einer Bügelmessschraube korrigiert werden?

151.

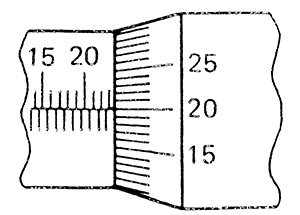

Welches Maß zeigt die Skalenhülse der Messschraube an?

152.
Welchen Winkel zeigt die Strichskala mit Nonius an?

153.
Wovon ist die Größe des Keilwinkels einer Werkzeugschneide maßgeblich abhängig?

154.

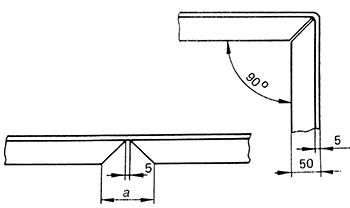

Ein Winkelstahl soll um 90° gebogen werden. Dazu ist eine Ausklinkung erforderlich. Wie groß ist die Länge "a" der Ausklinkung?

155.

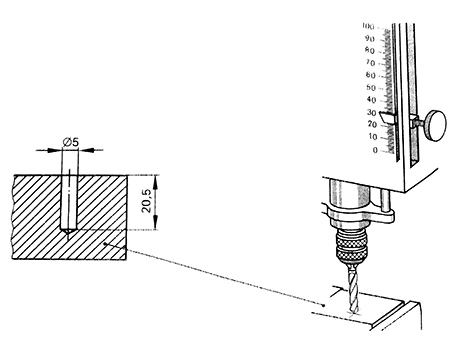

Die dargestellte Bohrung soll gefertigt werden. Auf welchen Wert muss der Anschlag der Bohrmaschine eingestellt werden, wenn das Werkstück aus Stahl ist?

156.
Was versteht man unter der Standzeit einer Werkzeugschneide?

157.
Welchen Einfluss hat die Schnittgeschwindigkeit auf die Standzeit einer Werkzeugschneide?

158.
Für 6 Werkstücke von je 5,5 Kg werden insgesamt 38 Kg Stahl benötigt. Wieviel Prozent beträgt der Verlust durch das zerspanen?

159.
6 Mechaniker fertigen in 14 Stunden 28 Geräte. Wieviele Geräte fertigen unter gleichen Bedingungen 9 Mechaniker in 6 Stunden?

160.

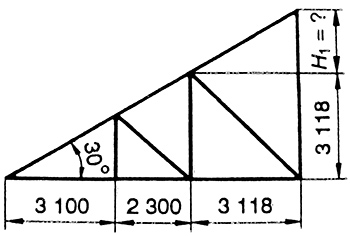

Wie groß ist in dem skizzierten Fachwerk das Maß H₁ (in mm)?

161.
Ein Gabelstapler verbraucht bei einer Betriebszeit von 75 Minuten 11 Kg Propangas. Wieviel Gas verbraucht er in 8 Stunden?

162.
Eine Entwässerungsleitung soll mit einem Gefälle von 1:50 verlegt werden. Wie groß ist der Höhenunterschied (in m) bei 20 m Länge?

163.
Wie groß ist die Teilung p (in mm) der 4 Bohrungen, bezogen auf die in der Zeichnung angegebenen Nenmaße?

164.
Der skizzierte Haken soll aus einem Rundstahl hergestellt werden. Wie groß ist die gestreckte Länge L (in mm)?

165.

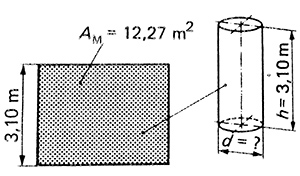

Die Mantelfläche A_M der skizzierten Abwicklung beträgt 12,27 m². Wie groß ist der Durchmesser d (in mm) des Zylinders?

166.
Eine 750 m lange Rohrleitung erwärmt sich im Betrieb um 60 K, Wie groß ist die Längenausdehnung Δl (in cm)?
( α = 0,000012 K^-1)

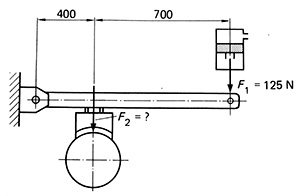

167.

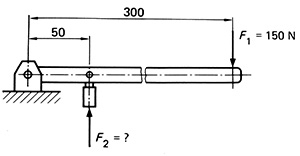

Welche Kraft F₂ (in kN) wird mit dem Schaltgestänge erzeugt?

168.
Welche Drehzahl n (in min^-1) ist bei einer Schnittgeschwindigkeit von V_c = 70 m/min einzustellen?

169.
Unter welcher Bedingung wiegt 1 Liter Wasser 1 Kg?

170.

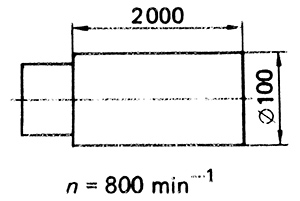

Für ein 2000mm langes Drehteil beträgt die Hauptnutzungszeit t_h = 25 min. Wie groß ist der Vorschub je Umdrehung f (in mm)?

171.
Wie groß ist der Vorschub je Fräserumdrehung f (in mm), wenn der Vorschub je Fräserschneide f_z = 0,28mm beträgt?

172.
Welche Auswirkung hat eine zu große Messkraft beim Messen eines Wellendurchmessers mit einem Messschieber?

173.
Wie groß ist die Toleranz einer Welle 14j6?

174.
Ein Aluminiumblech soll Biegelinien zum Kanten bekommen. Womit erstellst du diese Biegelinien am zweckmäßigsten?

175.
Welchen Einfluss hat ein zu groß gebohrtes Kernloch auf die Qualität eines Gewindes?

176.
Wie wird der mit 2 gekennzeichnete Winkel DIN-gerecht bezeichnet?

177.
Welche Eigenschaft muß eine Fräsmaschine zum Gleichlauffräsen unbedingt erfüllen?

178.
Wodurch unterscheidet sich ein Feingewinde von einem Regelgewinde?

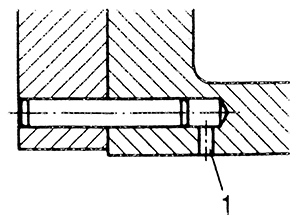

179.
Wozu dient die mit 1 gekennzeichnete Bohrung?

180.

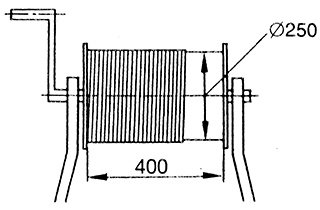

Wie viel Meter Kabel können auf der ganzen Länge der Kabeltrommel bei einer Lage aufgewickelt werden?
(Kabeldicke = 8,0mm)

181.
Ein Fass mit 200 L Inhalt ist zu 75,6% mit PVC Kleber gefüllt (ϱ_PVC = 1,23 kg/dm³).
Wie schwer ist das Fass mit Inhalt (in kg), wenn das leere Fass 20 kg wiegt?

182.
Der Behälterdeckel soll aus einem rechteckigen Stahlblech durch Brennschneiden hergestellt werden.
Wie groß ist die gestreckte Länge L des Brennschnitts (in mm)?

183.
Wie groß ist die gestreckte Länge L (in cm) des skizzierten Werkstücks?

184.

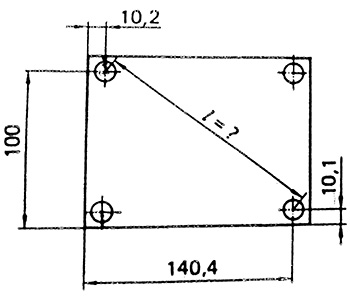

Wie lang ist die Länge l (in mm)?

185.
Wie groß ist das Volumen (in cm³) des skizzierten Werkstücks?

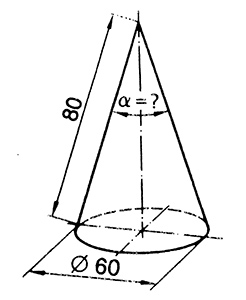

186.
Wie groß ist der Spitzenwinkel α des skizzierten Kegels?

187.
Welcher Ablesewert steht auf der Bügelmessschraube?

188.
Ein radialer Wellendichtring soll montiert werden. Nenne min. 3 Dinge, auf die beim Einbau geachtet werden muß

189.
Warum haben Sägeblätter einen Freischnitt?

190.
Wodurch wird das Freischneiden von Sägeblättern erreicht?

191.
Ein Pneumatikzylinder soll eine Spannkraft Faus von mindestens 26 Kg erreichen.
Der zur Verfügung stehende Betriebsdruck beträgt maximal 4,5 Bar.
Wie groß muß der Zylinder (in mm) im Durchmesser mindestens sein?

192.
Ein Zylinder erreicht bei einem Durchmesser von 22 mm eine Ausfahrkraft Faus von 18 Kg.
Wie groß ist der Betriebsdruck P?

193.
Der Kolbenstangendurchmesser des Zylinders aus Frage 192 beträgt 8mm.
Wie groß ist die Kraft Fein (in N) beim einfahren?

194.
Ein Pneumatikzylinder hat bei einem Betriebsdruck von 3,5 Bar eine Ausfahrkraft von Faus 190 N.
Wie hoch muß der Betriebsdruck eingestellt werden, um die Ausfahrkraft auf Faus 240 N zu steigern?

195.
Der Kolbenstangendurchmesser des Zylinders aus Frage 194 hat einen Durchmesser von 10mm.
Wie groß ist die Kraft Fein (in N) beim einfahren, nachdem der Betriebsdruck angepasst wurde?

196.
In ein Werkstück aus Kunststoff soll die Form laut Zeichnung ausgestanzt werden.
Wie groß muß die Kraft zum ausstanzen mindestens sein? (TB = 15 N/mm²)

197.
Das ausstanzen der oben gezeigten Form soll mit einem Pneumatikzylinder geschehen.
Wie groß muß der Durchmesser (in mm) des Zylinders mindestens sein, wenn ein
maximaler Betriebsdruck von 5 Bar zur Verfügung steht?

198.
Ein Pneumatikzylinder mit 22mm Durchmesser und einer Kolbenstange von 8 mm wird mit einem Betriebsdruck von 3,5 bar betrieben.
Wie groß ist der Luftverbrauch bei 8 Doppelhüben? (Die Hublänge beträgt 80mm)

199.
Entschlüssle die Angabe DIN 3760 RWDR AS 25x40x7 - NBR

200.
Was findet sich unter der DIN 6799 - 15?

201.
Ermittel die Senktiefe für eine Zylinderschraube M6x12 ISO 7984 mit Hilfe des Tabellenbuchs.

202.
Wie groß wird die Senktiefe für oben genannte Schraube, wenn zusätzlich ein Federring DIN 7980 verwendet werden soll?

203.
Ermittle die Kopfhöhe k der Zylinderschraube M6x12 ISO 7984 mit Hilfe des Tabellenbuchs.

204.
Welche Schlüsselweite SW hat eine Zylinderschraube M8x20 ISO 4762?

205.
Eine Zylinderschraube M8x20 ISO 4762 mit Festigkeitsklasse 10.9 soll in ein Werkstück aus S235 JRC+C geschraubt werden.
Wie dick muß das Material mindestens sein?

206.
Welche Gesamtkraft (in N) kann eine Zylinderschraube M8x20 ISO 4762 mit Festigkeitsklasse 8.8 maximal aufnehmen, ohne sich plastisch zu verformen?

207.
Wie groß ist die Steigung und der Spannungsquerschnitt (in mm²) einer Schraube M12?

208.
Eine Schraube M5x20 ISO 7984 wird in ein Werkstück von 12mm Stärke geschraubt. Wieviel Gewindegänge sitzen im Werkstück?

209.
Nenne die gängigen Festigkeitsklassen für metrische Schauben

210.
Ein Haken wird mit 4 Schrauben M6x30 der Festigkeitsklasse 8.8 befestigt. Wieviel Last (in Kg) kann der Haken maximal aufnehmen,
wenn ein Sicherheitsfaktor von 2,5 vorgegeben ist?

211.
Eine Schraube DIN EN ISO 4014 M10x30 der Festigkeitsklasse 8.8 soll mit einem Drehmomentschlüssel angezogen werden.
Welchen Wert darf die Einstellung am Drehmomentschlüssel nicht überschreiten, damit die Schraube nicht beschädigt wird?

212.
Eine Schraube DIN EN ISO 4762 M8x40 der Festigkeitsklasse 10.9 wird mit einem Drehmoment von 35 N/m angezogen.
Wie groß ist die Spannkraft F₂ der Schraube?

213.
Ein Bolzen mit dem Durchmesser 12mm aus S235 JR wird auf Abscherung belastet.
Wie groß ist die Scherspannung T_a, wenn die Scherkraft F= 2500 N beträgt?

214.
Ein Bauteil aus Aluminium von 800 mm Länge erhitzt sich bei Betrieb von 20° auf 85°.
Um wieviel mm wird das Bauteil länger?

215.
Was findet man unter der DIN 625 - 6003.
Gebe alle relevanten Maße an

216.
Was bedeutet bei der DIN 625 der Zusatz 2Z?

217.
Was versteht man unter dem Begriff Loslager und wozu dient es?

218.
Welchen Vorteil hat ein Zylinderrollenlager gegenüber einem Rillenkugellager?

219.
Welchen Vorteil hat ein Schrägkugellager gegenüber einem Rillenkugellager?

220.
Nenne 3 Dinge die beim Einbau von Wälzlagern beachtet werden müssen

221.
Welches Lager ist ideal, wenn nur wenig Einbauraum vorhanden ist?

222.
Ein Nadellager soll ohne Innenring montiert werden, welche Eigenschaft muß die Welle vorweisen?

223.
Was bedeutet das Kürzel RS und 2RS bei einem Wälzlager?

224.
Welches Wälzlager tritt in der Regel paarweise auf?

225.
Welchen Vorteil haben Gleitlager gegenüber Wälzlagern?

226.
Nenne 2 Wälzlager, welche sich besonders für hohe Radialbelastungen eignen.

227.
Wie lautet die Formel zur Berechnung des Kernlochs für eine Gewindebohrung?

228.
Wie groß soll eine Senkung für eine Gewindebohrung gesenkt werden?

229.
Welche Aufgabe erfüllt die Senkung bei der Gewindebohrung?

230.
An einem Bolzen mit 20mm Durchmesser und einer Länge von 85mm soll ein Außengewinde M12x20 gefertigt werden.
Welche Schritte sind vor dem schneiden des Gewindes an der Drehbank zu erledigen?

231.
Ladungssicherung wird in 2 Varianten aufgeteilt, welche miteinander kombiniert werden können. Wie heißen sie?

232.
In den Aufbaurichtlinien EN 12642 Code L ist für LKW und Anhänger europaweit festgelegt, wie groß die
Kräfte sein dürfen welche auf den Aufbau eines Fahrzeugs wirken.
Wie groß darf die Kraft maximal sein, die in die Stirnwand der Ladefläche eingeleitet wird?
(normaler Aufbau)

233.
Nenne mindestens 3 gängige Hilfsmittel zur Ladungssicherung

234.
Wer ist Verantworlich für die Ladungssicherung?

235.
Ladung muss grundsätzlich gesichert werden. Welche Werte zur Sicherung der Ladung gelten für die Beschleunigung,
dass Abbremsen und das Kurvenfahren bezüglich der Massenkräfte?

236.
Was bedeuten die Kürzel GGVSEB bzw. ADR?

237.
Wie lauten die 10 Gebote der Ladungssicherung?

238.
Was bedeutet der Begriff "Ablegereife" im Zusammenhang mit der Ladungssicherung?

239.
Was bedeutet Adhäsion?

234.
Was bedeutet Kohäsion?

241.
Erkläre den Begriff Diffusion

242.
Löten: Bis zu welcher Temperatur spricht man von Weichlöten?

243.
Bis zu welcher Temperatur spricht man von Hartlöten?

244.
Wie wird die erforderliche Temperatur beim Hartlöten erreicht?

245.
Welche Aufgabe haben Flussmittel beim Löten?

246.
Was versteht man unter dem Begriff Kapillarwirkung?

247.
Warum muß ein Blech beim Abkanten weiter gebogen werden als der gewünschte Winkel des fertigen Werkstücks haben soll?

248.
Wovon hängt der Überbiegungswinkel beim Biegen ab?

249.
Warum darf der Biegeradius nicht zu klein gewählt werden?

250.

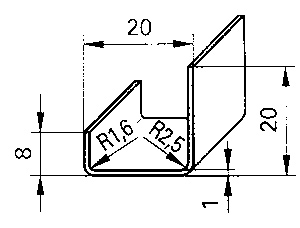

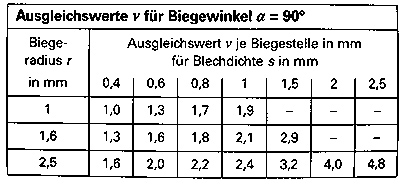

Aus einem Blech soll folgendes Profil gekantet werden

Wie groß ist die gestreckte Länge des Bauteils (Werte nach Tabelle)

251.
Warum müssen Werkzeugschneiden einen Freiwinkel haben?

252.
Wovon hängt die Größe des Spanwinkels ab?

253.
Wie groß ist der Spanwinkel γ, wenn der Keilwinkel β 68° und der Freiwinkel α 10°betragen?

254.
In welchen Fällen wird ein kleiner oder negativer Spanwinkel gewählt?

255.

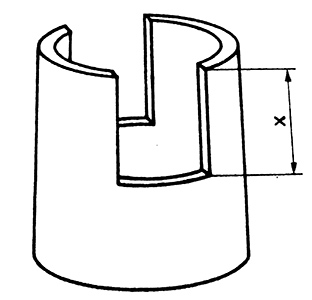

Das Werkstück hat an der mit X gekennzeichneten Stelle eine Länge von 15mm.
Wie lang muß X gezeichnet werden, wenn es im Maßstab 5:1 gezeichnet werden soll?

256.
Zeichne die Draufsicht des gezeigten Werkstücks

257.
Zeichne das Werkstück aus Pfeilrichtung

258.
Zeichne eine Gewindebohrung M12 in der Draufsicht und im Schnitt als Durchgangsbohrung

259.
Welche Masse m (in Kg) hat ein 1000mm langes PVC-Rohr mit 100mm Außenwdurchmesser und 5mm Wanddicke?
(ϱ_pvc= 1,40 kg/dm³)

260.
Ein Ölbehälter wiegt leer 100 kg. Mit Öl gefüllt wiegt er 650 kg. Wieviel Öl ist im Behälter?
( ϱ _Öl = 0,872 g/mL)

261.
Wie groß muß die Hubgeschwindigkeit v (in m/s) sein, wenn die Masse m = 50 kg in 5s auf 4m hochgehoben werden soll?

262.
Welche Arbeit W (in kN m) muß ein Kran verrichten, der eine Last mit einer Kraft von 2500 N 20 m hochhebt?

263.

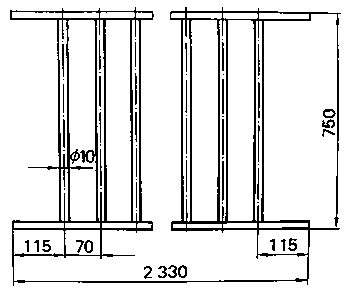

Für das skizzierte Schutzgitter ist die Anzahl der senkrechten Stäbe zu berechnen.
Wieviel Stäbe sind bei gleichmäßigen Abständen von 70mm erforderlich?

264.

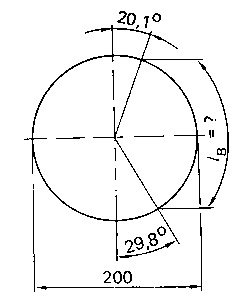

Wie groß ist die Länge l_B (in mm) des Kreisbogens?

265.

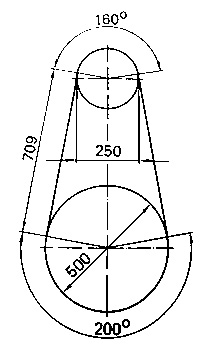

Wie groß ist die Riemenlänge L (in cm) des skizzierten Riementriebs?

266.
Wie groß ist die Differenz zwischen den Winkeln 15°27'43" und 8°13'57"?

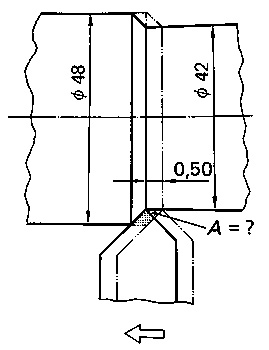

267.
Wie groß ist in der Skizze der Spanungsquerschnitt A (in mm²)?

268.

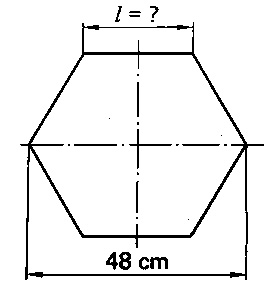

Wie groß ist in dem skizziertem Sechskant die Seitenlänge l (in cm)?

269.

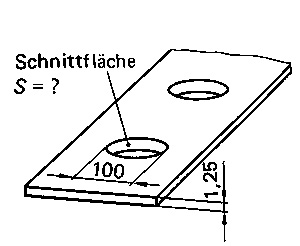

Aus dem skizzierten Blechstreifen werden Ronden ausgestanzt.
Wie groß ist dabei die Schnittfläche S (in mm^₂) einer Ronde?

270.
7,37 m³ einer Flüssigkeit sollen in 25-L-Kanister gefüllt werden. Wieviel Kanister werden benötigt?

271.
Wie groß ist das Volumen V (in dm³) einer 1,0 m langen Profilleiste mit dem skizzierten Querschnitt?

272.

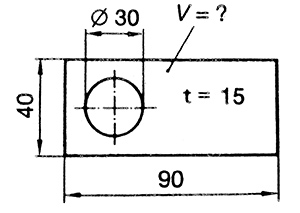

Wie groß ist das Volumen V (in cm³) der Lochplatte?

273.
650 Liter einer Flüssigkeit werden in einen rechteckigen Behälter gegossen. Wie hoch steht die Flüssigkeit (in cm).
wenn der Behälter 15m lang und 5,1m breit ist?

274.

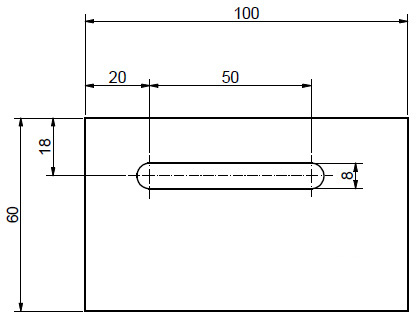

Wie groß ist das Volumen V (in cm³) der Platte, bezogen auf die angegebenen Nennmaße?

275.

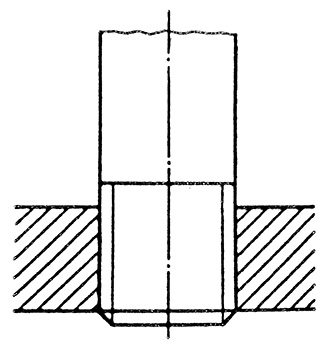

Warum soll das Kernloch eines Innengewindes stets größer als der Kerndurchmesser des Gewindebohrers gebohrt werden?

276.
Eine Welle 30 x 200mm soll an der Stirnfläche mit dem Höhenreißer angerissen werden.
Welches Hilfsmittel ist am besten geeignet wenn kein Teilapparat zur Verfügung steht?

277.
An einer Welle soll auf der Stirnseite der Mittelpunkt angerissen werden.
Welches Hilfsmittel ist am besten geeignet wenn kein Teilapparat zur Verfügung steht?

278.
Eine Metallplatte wird zum Brennschneiden angerissen.
Wie kann die Anrisslinie zur besseren Sichtbarkeit hervorgehoben werden?

279.
Beim Abmeißeln von Flächen besteht die Gefahr, dass am Ende der Fläche der Werkstoff ausbricht.
Wie kann das verhindert werden?

280.
Warum ist der Meißelkopf weicher als die Meißelschneide?

281.
Bei der Bestellung von Sägeblättern ist die Angabe der Zähnezahl wichtig.
Auf welche Länge wird die von den Herstellern angegebene Zähnezahl bezogen?

282.
Was geschieht, wenn ein weicher Werkstoff wie Reinaluminium mit einer Säge für Stahl bearbeitet wird?

283.

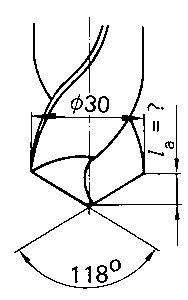

Wie lang ist die Anschnittlänge la (in mm) des Spiralbohrers?

284.

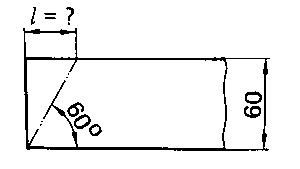

Der Flachstahl auf Gehrung abgesägt werden. Wie groß ist die Anrisslänge l (in mm)?

285.
Wie groß ist in dem skizzierten Drehteil der Winkel α/2

\begin{array}{l} \sin (\frac{α}{2}) = \pm \sqrt{\frac{1 - \cos (α)}{2}} \\ \cos (\frac{α}{2}) = \pm \sqrt{\frac{1 + \cos (α)}{2}} \\ \tan (\frac{α}{2}) = \frac{1 - \cos (α)}{\sin (α)} = \frac{\sin α}{1 + \cos (α)} \\ \cot (\frac{α}{2}) = \frac{1 + \cos (α)}{\sin (α)} = \frac{\sin α}{1 - \cos (α)} \end{array}

\begin{array}{l} \sin (\frac{α}{2}) = \pm \sqrt{\frac{1 - \cos (α)}{2}} \\ \cos (\frac{α}{2}) = \pm \sqrt{\frac{1 + \cos (α)}{2}} \\ \tan (\frac{α}{2}) = \frac{1 - \cos (α)}{\sin (α)} = \frac{\sin α}{1 + \cos (α)} \\ \cot (\frac{α}{2}) = \frac{1 + \cos (α)}{\sin (α)} = \frac{\sin α}{1 - \cos (α)} \end{array}

\begin{array}{l} \sin (\frac{α}{2}) = \pm \sqrt{\frac{1 - \cos (α)}{2}} \\ \cos (\frac{α}{2}) = \pm \sqrt{\frac{1 + \cos (α)}{2}} \\ \tan (\frac{α}{2}) = \frac{1 - \cos (α)}{\sin (α)} = \frac{\sin α}{1 + \cos (α)} \\ \cot (\frac{α}{2}) = \frac{1 + \cos (α)}{\sin (α)} = \frac{\sin α}{1 - \cos (α)} \end{array}

286.

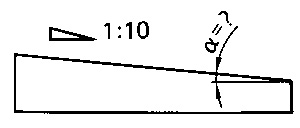

Wie groß ist der Neigungswinkel α des skizzierten Keils?

287.
Das Gewicht eines Flachstahls wird mit 12,5 kg/m angegeben. Wieviel wiegt dann ein 2850mm langer Flachstahl?

288.
Der skizzierte Sechskantstahl wird mit 2,45 kg/m angegeben. Wieviel Gramm wiegen dann 120mm?

289.
Wie groß ist die Masse m (in g) des skizzierten Drehteils aus Stahl, bezogen auf die Nennmaße?

290.
Das gezeichnete Drehteil besteht aus Aluminium mit einer Dichte von 2,70 kg/dm³. Wie groß ist die Masse m (in g)?

291.

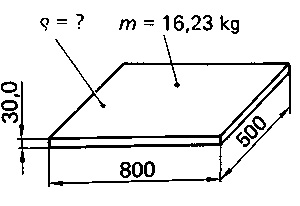

Wie groß ist die Dichte ϱ (in kg/dm³) der skizzierten Kunststoffplatte?

292.
Das Drehteil wurde aus einem Rundstahl 30x50mm hergestellt. Es wog vor der Zerspanung 277,4 g.
Nach der Bearbeitung wiegt es 195,9 g.
Wieviel cm3 wurden zerspant)
(ϱ_St = 7,85 kg/dm³)

293.
Wie groß muß die Hubgeschwindigkeit sein, wenn die Masse m = 500 kg in 5 s auf 4 m hochgehoben werden soll?

294.
Ein Werkstattkran läuft mit einer Geschwinigkeit von 0,25 m/s. Welche Zeit t (in min) benötigt der Kran,
um in einer Halle eine 75 m lange Strecke zurückzulegen?

295.

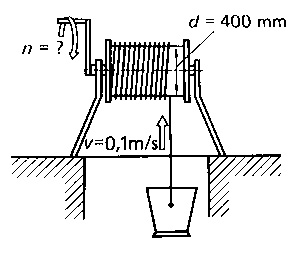

Der Eimer soll mit einer Geschwindigkeit von v = 0,1 m/s hochgewunden werden.
Es soll dazu die Anzahl der Kurbelumdrehungen n je Minute berechnet werden.
Wie lautet die für diese Berechnung notwendige Formel, wenn die Größen in den
angegebenen Einheiten eingesetzt werden?

296.
In dem skizzierten Zahnradantrieb läuft das kleine Zahnrad mit einer Drehzahl von 300 min^-1.
Wie groß ist die Umfangsgeschwindigkeit am Teilkreis des goßen Zahnrades?

297.
Eine Trennscheibe mit 125 mm Durchmesser läuft mit einer Drehzahl von 4200 min^-1.
Wie groß ist die Umfangsgeschwindigkeit v (in m/s) der Scheibe?

298.
Ein Fahrzeug hat ein Gesamtgewicht von 2,4 t. Die Vorderachse ist mit 40% des Gesamtgewichts belastet.
Wie groß ist die auf die Vorderachse wirkende Kraft F in (kN)
gerechnet wird mit g = 10 m/s²

299.
In der Skizze wird der Körper aus Gußeisen auf der Stahlplatte mit einer Kraft von 150 N gleichförmig bewegt.
Wie groß ist bei dieser Werkstoffpaarung die Gleitreibungszahl µG?

300.
Der skizzierte Gußeisenkörper soll bewegt werden. Wie groß muß die Kraft F_R,H (in kN) sein, um den Körper aus der Ruhe in Bewegung zu setzen?

301.
Wie gelingt ein Steak auf dem Grill (medium) am besten und wann kann ich vorbeikommen um es zu probieren?

302.

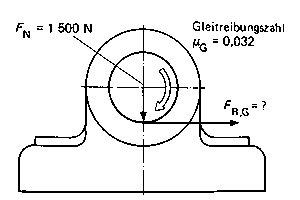

Das Augenlager wird durch das Gewicht der Welle mit 1500 N belastet.
Wie groß ist bei gleichförmiger Bewegung die Gleitreibungskraft F_R,G (in N)?

303.

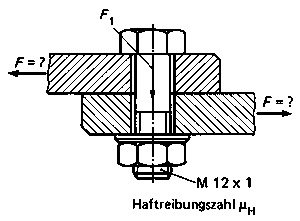

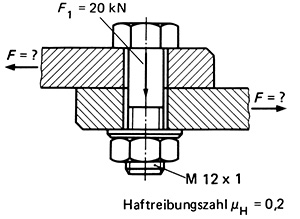

Die zwei Flachstähle werden durch die Schraube mit einer Kraft F1 zusammengepreßt.
Zu berechnen ist die Zugkraft F, die höchstens wirken darf, wenn die Schraube nicht auf Abscherung beansprucht werden darf,
wenn die Kraft also durch Reibung übertragen werden muß.
Wie lautet die richtige Formel zur Lösung?

304.
Die zwei Flachstähle werden durch die Schraube mit einer Kraft F1 zusammengepreßt.
Zu berechnen ist die Zugkraft F, die höchstens wirken darf, wenn die Schraube nicht auf Abscherung beansprucht werden darf,
wenn die Kraft also durch Reibung übertragen werden muß.
Welcher Wert ergibt sich für die Kraft F (in kN)

305.

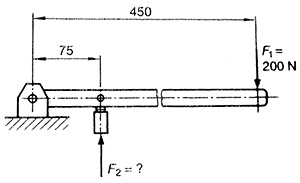

Welche Kraft F2 (in kN)wird mit dem Schaltgestänge erzeugt?

306.
Wie groß ist die Anpreßkraft F2 (in N), die der Zylinder über den Bremshebel auf das Rad ausübt?

307.

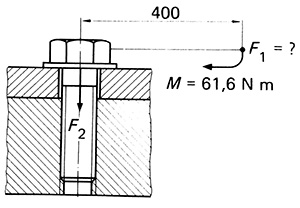

Die Schraube wurde mit einem Drehmomentschlüssel, der eine wirksame Hebellänge von 400 mm hatte, angezogen.
Dabei wurde ein Drehmoment von 61.6 N m gemessen.
Wie groß war die am Ende des Drehmomentschlüssel ausgeübte Handkraft F1 (in N)?

308.
Der Hubstapler hebt die Last von 500 kg auf die Höhe von 4,0 m. Wie groß ist die Arbeit W (in N m), die er dabei verrichtet?

309.

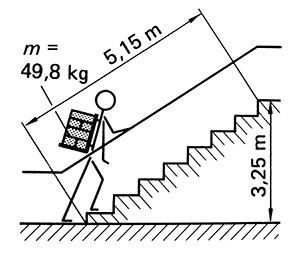

Ein Arbeiter hat ein Körpergewicht von 82,5 kg. Wie groß ist die Arbeit W (in N m), die er verrichtet,
wenn er die Steine mit der Masse m = 49,8 kg die Treppe hochträgt?

310.

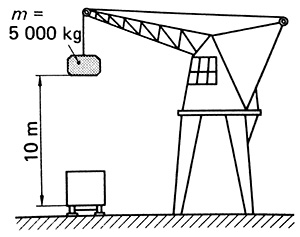

Der skizzierte Kran hebt die Last von 5000 kg in 20 s 10 m hoch. Wie groß ist die dafür erforderliche Leistung P (in kW)?

311.

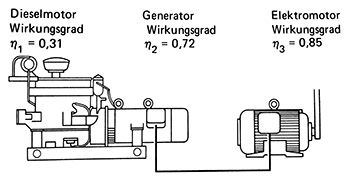

Wie groß ist der Gesamtwirkungsgrad η der abgebildeten Anlage?

312.
Ein Elektromotor hat einen Wirkungsgrad von 92% und nimmt aus dem Netz eine Leistung von 0,54 kW auf.
Welche Leistung P (in kW) gibt dieser Motor ab?

313.

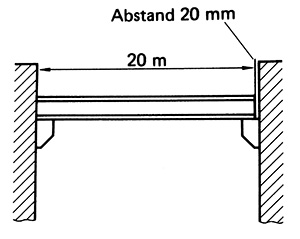

Der 20m lange Stahlträger wurde bei 20° so verlegt, dass zwischen dem Träger und der rechten Wand ein Abstand von 20mm besteht.
Bei welcher Temperatur (in °C) würde der Träger die rechte Wand berühren?
(α = 0,000012 K^-1)

314.

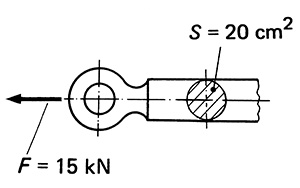

Auf die skizzierte Zugstange wirkt eine Kraft von F = 15 kN. Wie groß ist die Zugspannung σz (in N/mm²)

315.
Eine Abschleppstange hat den skizzierten Rohrquerschnitt. Mit welcher Zugkraft F (in kN) kann das Rohr höchstens belastet werden,
wenn die zulässige Zugspannung des Rohrwerkstoffes ,σz_zul = 12 N/mm² beträgt?

316.
Mit welcher Kraft F (in kN) kann das skizzierte Kettenglied höchstens belastet werden, wenn eine fünffache Sicherheit gegen Bruch verlangt wird?

317.

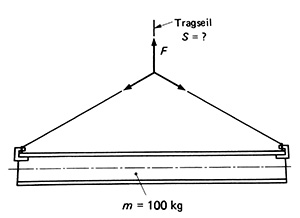

Der skizzierte Träger wird mit einem Kran transportiert. Welche Querschnittsfläche S (in mm2) muß das Tragseil haben,
wenn die zulässige Zugspannung im Seil 200 N/mm² betragen darf?

318.

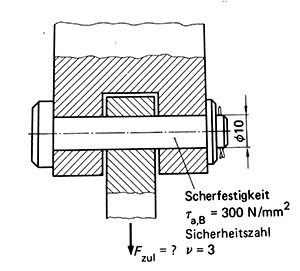

Die gezeichnete Verbindung wird auf Scherung beansprucht. Mit welcher Kraft F_zul (in kN) darf diese Verbindung bei den
gegebenen Werten höchstens belastet werden?

319.
Die Platine soll aus einem Blechstreifen ausgestanzt werden. Welche Scherkraft F (in kN) ist mindestens erforderlich,
wenn die Scherfestigkeit τa_,B = 290 N/mm² beträgt?

320.
Das Kreuzloch soll aus einem Blechstreifen gelocht werden. Die Zugfestigkeit R_m beträgt 390 N/mm².
Welche Scherkraft F (in kN) ist erforderlich?

321.

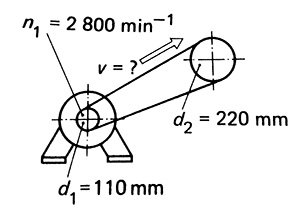

Wie groß wäre bei den in der Skizze eingetragenen Werten die Riemengeschwindigkeit v (in m/s)?

322.

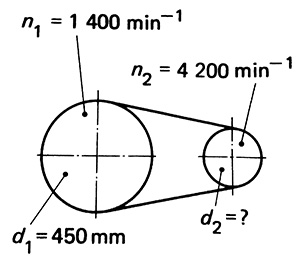

Wie groß wär bei diesem Riementrieb der Durchmesser d2 (in mm) der getriebenen Riemenscheibe,
bei den in der Skizze eingetragenen Werten?

323.

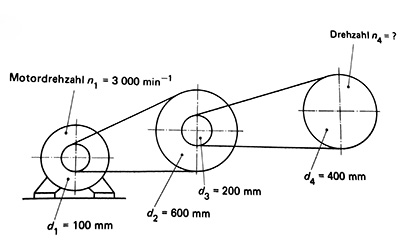

Welcher Wert ergibt sich für die Enddrehzahl n₄ (in min^-1), wenn die in der Zeichnung gegebenen Werte brücksichtigt werden?

324.
Ein doppelt übersetzter Reimentrieb setzt sich aus 2 Übersetzungen i₁ = 2:1 und i₂ = 3:1 zusammen.
Wie groß ist das Gesamtübersetzungsverhältnis?

325.
Wie groß sind die Generatordrehzahl n₂ (in min^-1) und die Lüfterdrehzahl n₃ (in min^-1) bei dem skizzierten Keilriementrieb,
wenn die Keilriemenscheiben die Wirkdurchmesser d_w2 = 125,2 und d_w3 = 114,9 mm haben?

326.
Wie groß ist bei den gegebenen Werten der Teilkreisdurchmesser d (in mm) des Zahnrades?

327.

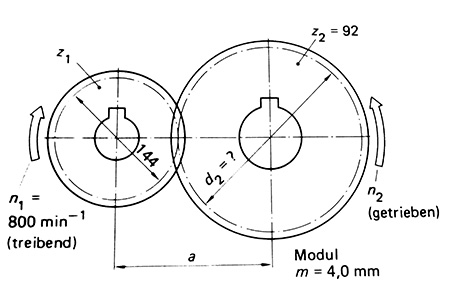

Wie groß ist bei dem skizzierten Zahnradtrieb der Teilkreisdurchmesser d₂ (in mm)?

328.
Wieviel Zähne hat das Zahnrad z₁ aus Aufgabe 327?

329.
Wie groß ist das Übersetzungsverhältnis i bei der Zahnradpaarung aus Aufgabe 327?

330.
Wie groß ist die Drehzahl n₂ bei der Aufgabe 327?

331.
Ein Zahnrad hat einen Kopfkreisdurchmesser von 135 mm und 25 Zähne. Wie groß ist das Modul m (in mm) des Zahnrades?

332.

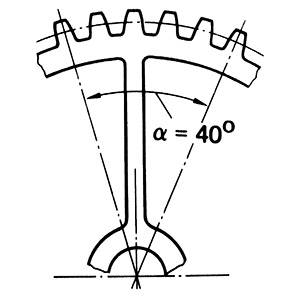

Von einem Zahnrad ist nur das skizzierte Bruchstück vorhanden. Wieviel Zähne hatte das einwanfreie Zahnrad?

333.

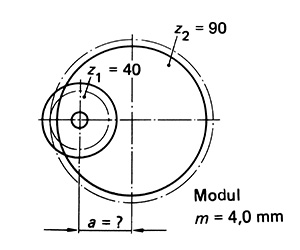

Wie groß ist bei den gegebenen Werten der Achsabstand a (in mm)?

334.

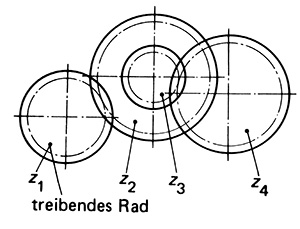

Wie lautet die Formel zur Berechnung des Gesamtübersetzungsverhältnisses i bei der gezeigten Zahnradpaarung?
